一、设备简介

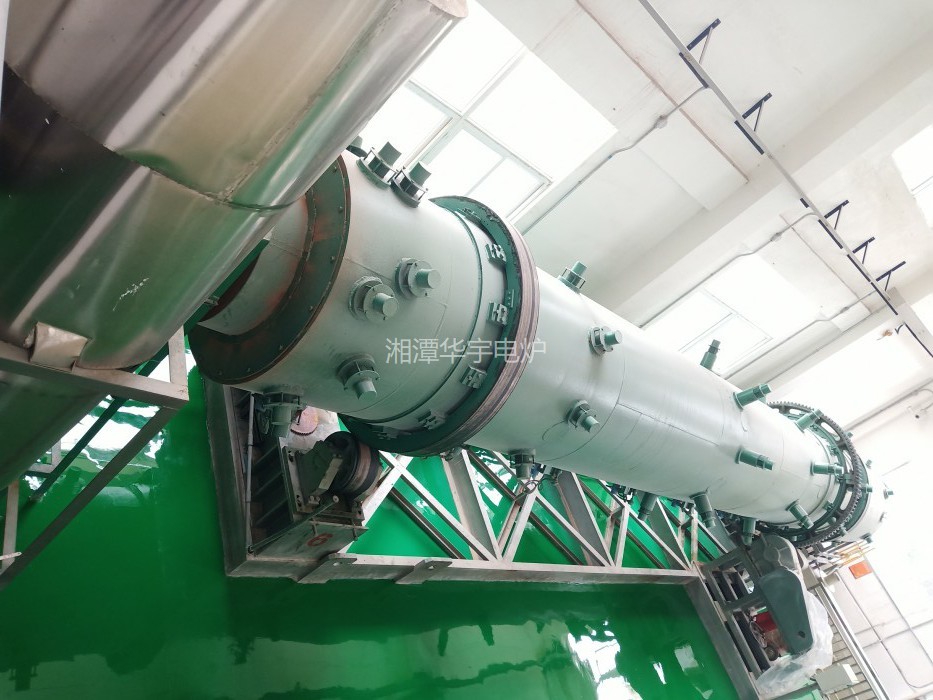

本设备是为广东某钽铌生产企业专门研发，采用燃气加热，年产2000吨，集干燥、煅烧为一体的铌氢氧化物煅烧回转炉。采用年产2000吨，智能化控制，操作简单，极大的提高了生产效率，降低能耗，烟气冷却及收尘系统解决了对环境的污染和对生产工人的身体损害等问题，收到客户的高度认可。
二、设备用途与要求
1、用途：氢氧化铌烘干与煅烧；
2、物料：氢氧化铌；320目
3、处理量：≥210kg/h原料，含水60%
4、燃料：天然气
三、成套设备主要技术参数
1、窑体规格：总长约19.0米；
2、烘干预热段5米，中温段5米，高温段4米；
3、烘干段时间2.5h；升温段时间2.5h，高温保温煅烧2h；
4、物料移动速度：2m/h；
5、最高温度：1100 ℃
6、烧嘴：天燃气烧嘴，1支
7、窑体结构型式：
加热方式：逆流加热式；
回转炉内衬：新一号钢与310S爆炸复合钢板内衬；
窑体结构：采用整体钢支座结构；
密封方式：迷宫式+石墨盘根接触密封
8、控温/测温方式：
PID智能仪表自动控温
? 9、加料/出料方式：
螺旋加料机窑头双螺旋连续加料，窑尾轴向出料，窑头罩出料口出料；因高温出料，出料后转入水冷料斗并自动转入水冷回转管，自动冷却，确保出料口可以装袋；
??10、回转管高温段窑体外表温度：夏天≤60℃；冬天≤50℃；
?四、成套设备结构说明
该设备为成套设备，包括从加料到收尘的所有设备：加料/出料机构、回转窑、燃烧及控制系统、烟气冷却及收尘系统、设备基础等构成。
七、成套供应范围
l? 回转窑及驱动系统
l? 燃烧及控制系统
l? 冷却回转管系统
l? 水冷系统
l? 除尘系统
l? 温度及电器控制系统
